Dettagli:
Termini di pagamento e spedizione:
|
| Applicazione: | Rete di FTTH FTTB FTTX | restituire la perdita: | MP >60dB MM>30dB |
|---|---|---|---|
| Lunghezza cavo: | 1m o su misura | Perdita di inserzione: | ≤0.7dB |

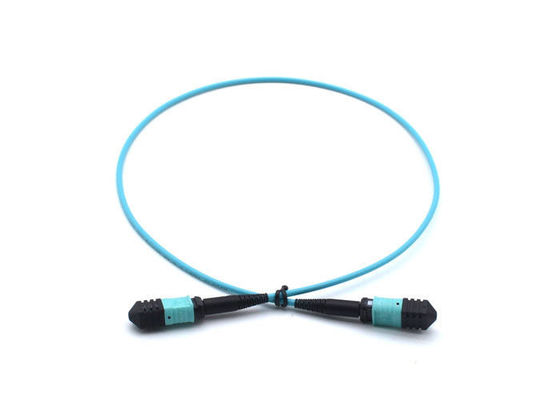

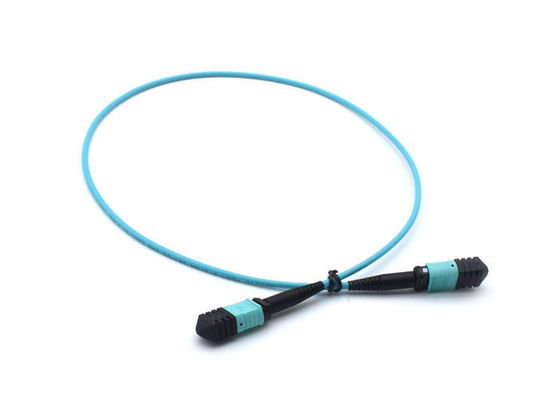

| nome: | patchcord a fibra ottica di MPO | Temperatura di esercizio: | -40~75 ℃ |
| Evidenziare: | Cavo di toppa di MPO MTP,Cavo di toppa a fibra ottica duplex |
||
1. Caratteristiche:
IEC61754-7 & GR-1435-CORE compiacenti.
La progettazione modulare, spina-chiudente la struttura a chiave, facile per la prova, installa, rimuove e regola.
Solitamente, singolo MTP/connettori di MPO può accomodare tipicamente 12 o più fibre,
lo spazio dei collegamenti di altezza 1U può accomodare l'interfaccia ottica di fino a 96 LC, sezione.
Spazio del Governo e dello scaffale di risparmio, gestione facile del cavo
I generi di fibra, cablano disponibile, per incontrare il cliente differente ha bisogno di.
Può la scelta del maschio, femminile. Raggiunga il posizionamento preciso con l'adattatore collegato via
funzione di posizionamento del Pin-perno, alta stabilità.
Capacità elevata ad alta velocità e multiconduttore del puntale, di piccola dimensione, soddisfare le esigenze di ottico
sistemi di comunicazione della fibra e collegamenti ad alta densità di interconnessione di alto-efficienza.
Per infrastruttura di rete futura, Ethernet sostegni e altamente evolutiva ed il Manica della fibra
requisiti 10/100-1Gbps.
2. Tipo di MPO/MTP:
| maschio (con il Pin), femmina (senza Pin) | |
| Tipo del puntale | MP standard, MP con poche perdite; Millimetro standard, millimetro con poche perdite |
| Il centro della fibra | 4core, 8core, 12core, 24core |
| Colore dell'alloggio | Verde (MP), beige (millimetro), giallo (MP con poche perdite), blu (OM3 50/125) |
| Modo di lucidatura | PC, APC |
| Tipo di cavo | Cavo a nastro, fibra del nastro, mini cavo di 3.0mm (250um12F, 24F), cavo di 0.9mm |
3. Richieste della prova di MPO/MTP
a. Richiesta di Endface:
| 400 X | Descrizione di difetto | Concedi la quantità | |
| Fibra (9um, 50um, 62.5um) | Graffi di bianco | ≤3um | Non limitato |
| Punto | ≤2um | 5 PCS | |
| Difetto | / | Nessun conceduto | |
| Rivestimento (62.5-125um) |
Graffi di bianco | ≤3um | Non limitato |
| ≤5um | 1 PCS | ||
| Graffi del nero | ≤3um | 2 PCS | |
| Punto nero | ≤2um | Non limitato | |
| ≤5um | 3 PCS | ||
| Difetto | ≤2um | Intorno a non limitato | |
| ≤15um | La lunghezza totale è di meno che la lunghezza laterale 1/4 | ||
| Anello di plastica | / | Non limitato | |
b. Prestazione:
| MPO/MTP | Puntale di norma di MP | Puntale con poche perdite di MP | Puntale di norma di millimetro | Puntale con poche perdite di millimetro | |
| Perdita dell'IL | Tipico | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| Massimo | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
| ≥ 40dB del PC | |||||
| Ripetibilità | ≤0.30dB (tappi più di 500 volte) | 0.30dB (tappi più di 1000 volte) | |||
| Intercambiabilità | ≤0.30dB (con l'uno o l'altro un connettore di corrispondenza) | ||||
| Resistenza alla trazione | ≤0.30dB (tensione massima 66N) | ||||
| Scossa | ≤0.30dB (10~55Hz) | ||||
| Gamma di temperature | -40°C ~ +75°C | ||||
c. Indicatori di interferenza:
| Connettore di MPO/MTP | Prova di dimensione 3D |
| Raggio di curvatura | X ≥2000mm, Y ≥50mm |
| Altezza della fibra | 1000~4000 nanometro |
| Angolo di Endface | X ±0.3°, Y ±0.3° |
| Immersione del centro | ±300nm |
d. Tolleranza di lunghezza:
| Lunghezza (M) | Tolleranza |
| ≤10 | + 10CM |
| 10 |
+ 15CM |
| >30 | + 10% |
4. Applicazione:
Telecomunicazione
Reti di computer
Reti televisive via cavo
Termine attivo del dispositivo
